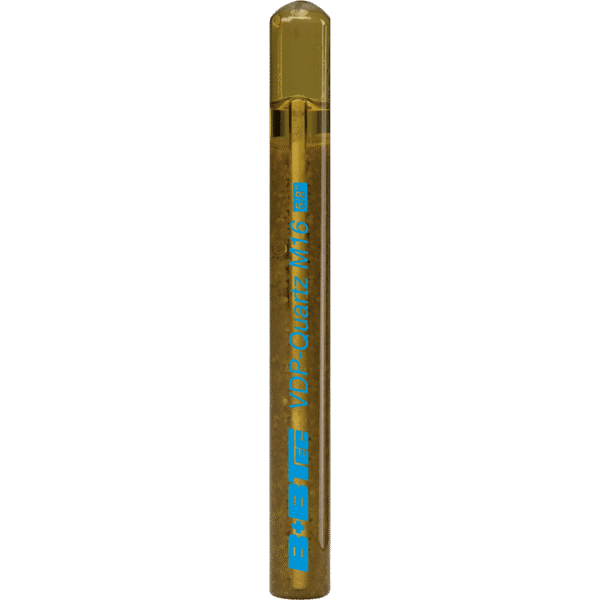

Chemischer Anker – Glaskapselanker VDP-Quarz

Von Euro 24,50 zzgl. MwSt.

Glaskapselanker auf Vinylesterbasis mit ETA-Bewertung, Option 1 für gerissenen und ungerissenen Beton, für hammergebohrte und diamantiere gebohrte Löcher, für trockene, feuchte oder mit Wasser gefüllte Löcher.

Sicher bezahlen über

Größe wählen & bestellen

Installationsverfahren

Produktabmessungen

Anker Größe	Da	[mm]	M8	M10	M12	M14	M16	M20	M22	M24	M30
Ankerstangenlänge	Lasagne	[mm]	110	130	160	170	190	260	280	300	360
Kapseltyp	VDP		M8	M10	M12	M14	M16	M20	M22	M24	M30
Durchmesser Kapsel	Dp	[mm]	9	11	13	15	17	17	22	22	25
Kapsel-Länge	Lp	[mm]	80	80	95	95	95	160	160	175	230
Volumkapsel	Vp	[Urheberrechtshinweis]	4,4	5,7	9,4	12,8	16,5	29,5	43,6	52,6	98,6
Benötigtes Volumen/cm	Gegen	[cc/cm]	0,44	0,59	0,75	0,94	1,09	1,52	1,70	2,01	2,77
Durchmesser Stahldrahtbürste	D	[mm]	11	13	16	18	20	24	26	28	34
Mindestdurchmesser Bürste	D-Moll	[mm]	10,5	11,5	14,5	16,5	18,5	18,5	24,5	26,5	32,5

Installationsabmessungen

Anker Größe	Da	[mm]	M8	M10	M12	M14	M16	M20	M22	M24	M30
Bohrdurchmesser	null	[mm]	10	12	14	16	18	22	24	26	32
Zetdiepte	h0=hef	[mm]	80	90	110	120	125	170	190	210	280
Durchmesser Durchgangsloch	df	[mm]	9	12	14	16	18	22	24	26	33
Buitenzijdehoogte	tfix≤	[mm]	15	23	30	39	41	62	69	56	52
Empfohlenes Anzugsdrehmoment	Zinn	[Nm]	10	20	40	60	80	120	135	180	300

Elementdichtungen, Rand- und Mittelabstände

Anker Größe	Da	[mm]	M8	M10	M12	M14	M16	M20	M22	M24	M30
Mindestelementdicke	hmin	[mm]	110	120	140	150	160	220	240	260	340
Mindestabstand	c-Moll	[mm]	40	45	55	60	65	85	95	105	140
Min. Herz zu Herz Abstand	Smin	[mm]	40	45	55	60	65	85	95	105	140

Aushärtungszeiten

Betontemperatur	Minimale Aushärtezeit in trockenen Bohrlöchern	Minimale Aushärtungszeit in feuchten Bohrlöchern
größer als 0 Grad Celsius	5 Stunden	10 Stunden
größer als +5 Grad Celsius	1 Stunde	2 Stunden
größer als oder gleich +20 Grad Celsius	20 Min	40 Min
größer als +30 Grad Celsius	10 Minuten	20 Min

Empfohlene Artikel bei diesem Produkt

Glas Kapsel Anker VDP-Quarz/1,5t

Glasskapselanker mit ETA für gerissenen und ungerissenen Beton

Glas Kapsel Anker VDP-Quarz/1,5t

Von Euro 40,10 zzgl. MwSt. Auswahl treffen

Ankerstangen ASTA-AZ, Stahl 5.8 Elektrolytisch Verzinkt

Ohne Außensechskant. Komplett mit Mutter und Unterlegscheibe.

Ankerstangen ASTA-AZ, Stahl 5.8 Elektrolytisch Verzinkt

Von Euro 15,00 zzgl. MwSt. Auswahl treffen

Ankerstangen ASTA-AS, Stahl 5.8 Elektrolytisch Verzinkt

Mit Außensechskant. Mit Mutter, Unterlegscheibe und Befestigungswerkzeug

Ankerstangen ASTA-AS, Stahl 5.8 Elektrolytisch Verzinkt

Von Euro 12,54 zzgl. MwSt. Auswahl treffen

Ankerstangen ASTA-AS, Stahl 5.8 Thermisch Verzinkt

Mit Außensechskant. Mit Mutter, Unterlegscheibe und Befestigungswerkzeug

Ankerstangen ASTA-AS, Stahl 5.8 Thermisch Verzinkt

Von Euro 14,14 zzgl. MwSt. Auswahl treffen

Ankerstangen ASTA-AZ, Stahl 8.8 Elektrolytisch Verzinkt

Ohne Außensechskant. Komplett mit Mutter und Unterlegscheibe.

Ankerstangen ASTA-AZ, Stahl 8.8 Elektrolytisch Verzinkt

Von Euro 18,14 zzgl. MwSt. Auswahl treffen

VDP Quartz M8 Menge	VDP Quarz M8Artikelnummer 3900308V • EAN: 8714345148540 • VA: 10	Euro 24,50 zzgl. MwSt. Auf Lager
VDP Quartz M10 Menge	VDP Quarz M10Artikelnummer 3900310V • EAN: 8714345149523 • VA: 10	Euro 25,10 zzgl. MwSt. Auf Lager
VDP Quartz M12 Menge	VDP Quarz M12Artikelnummer 3900312V • EAN: 8714345149530 • VA: 10	Euro 26,65 zzgl. MwSt. Auf Lager
VDP Quartz M16 Menge	VDP Quarz M16Artikelnummer 3900316V • EAN: 8714345149547 • VA: 10	Euro 29,65 zzgl. MwSt. Auf Lager
VDP Quartz M20 Menge	VDP Quarz M20Artikelnummer 3900320V • EAN: 8714345149561 • VA: 10	Euro 55,90 zzgl. MwSt. Auf Lager
VDP Quartz M24 Menge	VDP Quarz M24Artikelnummer 3900324V • EAN: 8714345149585 • VA: 10	Euro 75,00 zzgl. MwSt. Auf Lager
VDP Quartz M30 Menge	VDP Quarz M30Artikelnummer 3900330V • EAN: 8714345149592 • VA: 5	Euro 64,00 zzgl. MwSt. Auf Lager
