VDP M8

VDP M8

VDP M8

VDP M8

VDP M8

VDP M8

€ 19,85 excl. btw

10 stuks per verpakking

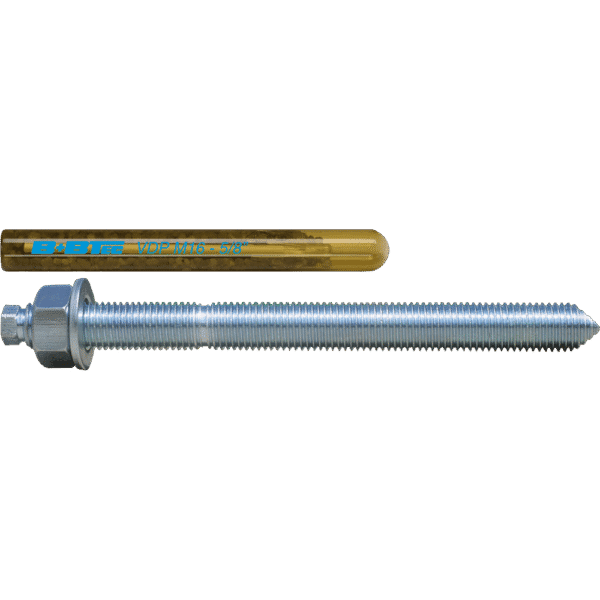

Glas Capsule voor bevestiging van ankerstangen

Op voorraad

Groter project of groot aantal stuks nodig? Vraag een offerte aan.

Veilig afrekenen via

Artikelnummer: 3900008VEAN: 8714345390086 Categorieën: Bevestigen, Chemische ankers, Glas capsule ankers, Lijmankers

Beschrijving
Extra informatie

Installatie Procedures

Product Afmetingen

Anker Afmeting	Da	[mm]	M8	M10	M12	M14	M16	M20	M22	M24	M27	M30
Lengte Ankerstang	La≥	[mm]	110	130	160	170	190	260	280	300	340	360
Capsule Type	VDP		M8	M10	M12	M14	M16	M20	M22	M24	M27	M30
Diameter Capsule	Dp	[mm]	9	11	13	15	17	22	22	24	28	33
Lengte Capsule	Lp	[mm]	80	80	95	95	95	175	210	210	210	265
Volume Capsule	Vp	[cc]	4,0	5,5	9,0	12,6	15,8	53,0	61,0	76,0	102,0	191,0
Benodigd Volume/cm	Vs	[cc/cm]	0,44	0,59	0,75	0,94	1,09	2,64	2,49	2,87	3,71	4,37
Diameter Staalborstel	D	[mm]	11	13	16	18	20	28	28	30	34	38
Min. Diameter Borstel	Dmin	[mm]	10,5	12,5	14,5	16,5	18,5	25,5	26,5	28,5	32,5	35,5

Installatie Afmetingen

Anker Afmeting	Da	[mm]	M8	M10	M12	M14	M16	M20	M22	M24	M27	M30
Diameter Boorgat	d0	[mm]	10	12	14	16	18	25	26	28	32	35
Zetdiepte	h0=hef	[mm]	80	90	110	120	125	170	190	210	250	280
Diameter Doorvoergat	df	[mm]	9	12	14	16	18	22	24	26	30	33
Opsluithoogte	tfix≤	[mm]	20	30	37	37	49	71	69	67	64	52
Aanbevolen Aandraaimoment	Tinst	[Nm]	10	20	40	60	80	120	135	180	240	300

Elementdikte, Rand- & Hart-op-hartafstanden

Anker Afmeting	Da	[mm]	M8	M10	M12	M14	M16	M20	M22	M24	M27	M30
Min. Elementdikte	hmin	[mm]	110	120	140	150	160	220	240	270	320	350
Min. Randafstand	Cmin	[mm]	40	45	55	60	65	85	95	105	125	140
Min. Hart op hart afstand	Smin	[mm]	40	45	55	60	65	85	95	105	125	140

Uithardingstijden

Beton Temperatuur	Min. Uithardingstijd in droge boorgaten	Min. Uithardingstijd in vochtige boorgaten
≥ -5˚C	5 hrs	10 hrs
≥ +5˚C	1 hr	2 hrs
≥ +20˚C	20 min	40 min
≥ +30˚C	10 min	20 min

Gewicht	1,000000 kg
