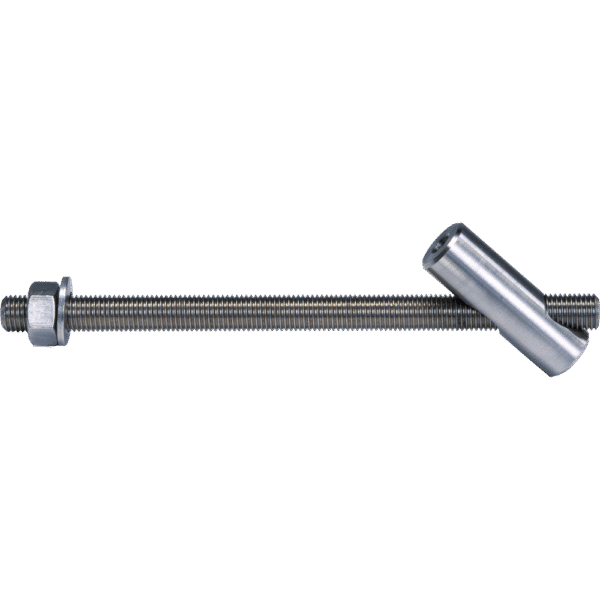

Schweizer Riegel SR®, HCR 1.4529
Spreidspanningsvrij staalanker voor de meest kritische toepassingen in gescheurd en ongescheurd beton.
- Verwijderbaar voor Inspectie
- Herplaatsbaar
- Hoogste mate van Betrouwbaarheid en Voorspelbaarheid
- Belastingswaarden identiek aan ingestorte ankers
Kies maatvoering & bestel
Product afmetingen
| Anker Afmeting | Da | [mm] | M12 | M16 | M20 | M24 | M30 |
| Lengte Ankerstang | La≥ | [mm] | 240 | 300 | 360 | 420 | 515 |
| Diameter Riegel | Dr | [mm] | 20 | 25 | 30 | 40 | 50 |
| Lengte Riegel | Lr | [mm] | 61 | 75 | 92 | 120 | 150 |
| Diameter Inwendige Draad | Di | [mm] | M10 | M10 | M10 | M10 | M10 |
Installatie Afmetingen
| Anker Afmeting | Da | [mm] | M12 | M16 | M20 | M24 | M30 |
| Diameter Verticale Gat | d0 | [mm] | 14 | 18 | 22 | 28 | 35 |
| Diepte Verticale Gat | h0 | [mm] | 180 | 230 | 275 | 330 | 405 |
| Diameter Diagonale Gat | dr | [mm] | 22 | 28 | 33 | 43 | 54 |
| Diepte Diagonale Gat | hr | [mm] | 240 | 305 | 370 | 440 | 545 |
| Diameter Doorvoergat | df | [mm] | 16 | 20 | 25 | 28 | 35 |
| Opsluithoogte | tfix≤ | [mm] | 35 | 45 | 55 | 55 | 55 |
| Aanbevolen Aandraaimoment | Tinst | [Nm] | 45 | 110 | 210 | 370 | 730 |
